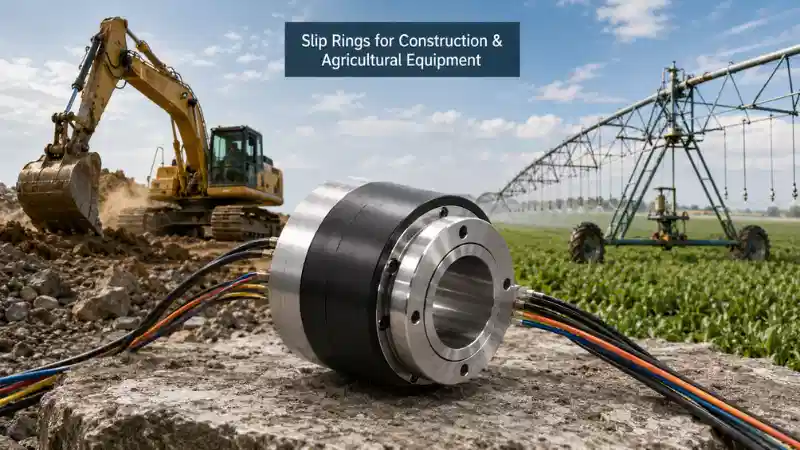

Slydimo žiedai, skirti statybinei ir žemės ūkio įrangai, perduoda elektros energiją, valdymo signalus, jutiklių grįžtamąjį ryšį arba duomenis per besisukančią sąsają. Jie neleidžia kabeliams susisukti tarp stacionaraus rėmo ir besisukančios kabinos, būgno, strėlės, ritės ar apdorojimo galvutės. Bendras šios funkcijos paaiškinimas pateikiamas „ByTune“ vadoveslydimo žiedo paskirtis.
Norint pasirinkti įrenginį, skirtą sunkioms lauko mašinoms, reikia daugiau nei suderinti kiaurymės dydį ir bendrą srovę. Elektros grandinės, signalo protokolas, sukimosi modelis, montavimo vieta, dulkių ir vandens poveikis, vibracija, kabelių išėjimai ir techninės priežiūros prieiga – visa tai turi įtakos dizainui. Saugiausias būdas yra pirmiausia apibrėžti visą besisukantį sąsają ir palyginti produktus tik tada, kai bus aiškūs šie reikalavimai.
Šiame vadove pagrindinis dėmesys skiriamas tam atrankos procesui. Ji apima kranus, ekskavatorius, pakeliamas platformas, gerves, suvirinimo įrenginius, drėkinimo įrangą, purkštuvus, vyniotuvus ryšuliams ir kitas statyboje bei žemės ūkyje naudojamas mašinas.
Kada sunkiajai įrangai reikia slydimo žiedo?
Slydimo žiedas reikalingas, kai maitinimas arba elektros signalas turi pereiti iš stacionarios mašinos dalies į besisukančią dalį. Sukimasis gali būti nenutrūkstamas, pvz., kabelio ritė, besisukanti pakartotinai, arba apribota darbiniu kampu, pvz., platforma, kuri pasisuka ir grįžta atgal.
Įprastos besisukančios sąsajos apima:
- Virš važiuoklės besisukanti krano arba ekskavatoriaus viršutinė konstrukcija
- Gervė, žarnos ritė arba kabelio būgnas
- Besisukantis suvirinimo stalas arba vamzdžių laikiklis
- Darbo platforma su elektriniu valdymu virš besisukančios jungties
- Drėkinimo ašis, purkštuvo galvutė arba besisukanti strėlė
- Rulonų vyniotuvas, rotacinė pildymo galvutė arba žemės ūkio perdirbimo būgnas
- Jutiklis, kamera, koduotuvas, vožtuvas arba pavara, sumontuota ant besisukančio mazgo
Vien besisukančio veleno buvimas automatiškai nepateisina slydimo žiedo. Lemiamas klausimas yra tai, ar elektros grandinė turi kirsti tą besisukančią ribą. Jei visa elektros įranga lieka vienoje jungties pusėje, slydimo žiedas gali būti nereikalingas.
Kodėl statybos ir žemės ūkio įrangai reikia kitokio pasirinkimo metodo
Švarioje gamyklinėje įrangoje sumontuoti slydimo žiedai veikia labai skirtingomis sąlygomis nei įrenginiai, sumontuoti ant mobilių mašinų. Statybvietės prideda dulkių, akmens dalelių, purvo, vibracijos, smūgių, lietaus ir greitų temperatūros pokyčių. Žemės ūkio technikoje taip pat gali būti trąšų likučių, pasėlių šiukšlių, drėgmės, valymo cheminių medžiagų, sandėliavimo lauke ir ilgų laikotarpių tarp patikrinimų.
Šie veiksniai turi įtakos korpusui, tačiau jie taip pat turi įtakos kabelių riebokščiams, jungtims, slenkantiems laidams, tvirtinimo laikikliams, drenažui, įtempių mažinimui ir aplinkiniam gaubtui. Sandarus korpusas neapsaugo atviro gnybto, kuris gali rinkti vandenį. Korozijai atsparus-korpusas neišsprendžia kabelio-vedimo problemos, kuri nuolat apkrauna guolius. Norėdami išsamiau aptarti šią aplinką, žr. vadovąaplinkos veiksniai, turintys įtakos statybinių mašinų slydimo žiedams.
Todėl šis straipsnis turėtų būti naudojamas kaip taikymo{0}}atrankos vadovas, o ne kaip konkretaus modelio elektrinio ir mechaninio patvirtinimo pakaitalas.
Dažni taikymas statybinėje įrangoje
Kranai, ekskavatoriai ir pasukamos platformos
Kranui arba ekskavatoriui gali tekti perduoti pagalbinę galią, valdymo laidus, saugos blokus, kodavimo įrenginio grįžtamąjį ryšį, kameras ir ryšio duomenis tarp apatinio rėmo ir besisukančios viršutinės konstrukcijos. Grandinių derinys labai skiriasi. Kai kurios mašinos turi didelę galią per jungtį; kiti laiko pagrindinę pavaros sistemą besisukančioje pusėje ir reikalauja tik valdiklių ir duomenų.
Pirmasis dizaino sprendimas dažnai yra mechaninis. Centriniam velenui, hidrauliniam kanalui ar kabelių ryšuliui gali prireikti tuščiavidurės konstrukcijos. Vieta aplink ašį gali būti palanki kompaktiškam-veleno galui-. ByTune egzistuojastatybos{0}}pramonės slydimo žiedo vadovassuteikia platesnį pramonės kontekstą, oekskavatoriaus slydimo žiedo taikymasparodo, kaip dizainas gali būti pritaikytas konkrečiai mašinai.
Darbo platformų pakėlimas
Besisukančiose kėlimo platformose gali prireikti galios ir valdymo tęstinumo tarp pagrindo ir viršutinės konstrukcijos. Avarinio -stabdymo grandinės, padėties grįžtamasis ryšys, operatoriaus valdikliai ir pagalbiniai įtaisai gali kirsti jungtį. Paraiška turi būti peržiūrėta kaip visa su sauga-susijusi elektros sistema, o ne kaip paprasta atsarginių laidų grupė. Svetainėspakeliamas darbo platformos slydimo žiedo dėklasyra naudingas susijusios programos puslapis.
Gervės ir kabelių ritės
Ritė gali tiekti tik variklio galią arba joje taip pat gali būti eigos jungiklių, stabdžių grandinių, šildytuvų, kamerų, kodavimo įrenginių ir ryšio linijų. Pakaitalas, pasirinktas iš vizualiai panašios ritės, vis tiek gali sugesti, jei originalioje ir naujojoje sistemoms naudojamos skirtingos srovės apkrovos, signalų tipai, kabelių išėjimai arba montavimo būdai.
Rotaciniai suvirinimo įrenginiai
Vamzdžių, rezervuarų ir gamybos suvirinimo įtaisams gali prireikti mažos{0}}varžos kelio, kad būtų galima stipriai suvirinti. Ši pareiga neturėtų būti traktuojama kaip įprasta valdymo grandinė. Reikia peržiūrėti nuolatinę srovę, didžiausią srovę, darbo ciklą, jungties varžą, šilumos išsklaidymą, šepečio medžiagą, įžeminimo išdėstymą ir sukimosi greitį. Daugeliu atvejų skirtas sukamasis srovės{4}}perdavimo įrenginys yra tinkamesnis nei įprastas kelių kanalų signalo žiedas. Žiūrėkite „ByTune“.suvirinimo aparatų įžeminimo jungtissusijusiam produkto keliui.
Bendras pritaikymas žemės ūkio įrangoje
Drėkinimo sistemos ir žarnų ritės
Centrinėms-sukamoms sistemoms, žarnų ritinių drėkintuvams ir besisukantiems purkštuvams gali prireikti maitinimo, vožtuvo valdymo, padėties grįžtamojo ryšio, stebėjimo signalų arba ryšio per lauko besisukantį jungtį. Sukimasis dažnai būna lėtas, tačiau aplinka gali būti reikli. Kondensatas, stovintis vanduo, korozija, kabelio įvado padėtis ir ilgi intervalai tarp priežiūros gali būti svarbesni nei sukimosi greitis.
Purkštuvai, besisukančios strėlės ir derliaus nuėmimo įranga
Purkštuvai ir kombainai gali turėti vožtuvus, srauto jutiklius, kameras, apšvietimą, padėties jutiklius ir valdymo elektroniką besisukančioje arba svyruojančioje dalyje. Prieš sujungdami jas į vieną slydimo žiedą, atskirkite grandines į maitinimo, pagrindinio valdymo, analoginio matavimo ir skaitmeninio ryšio grupes. Kiekviena grupė turi skirtingus srovės pajėgumo, ekranavimo, triukšmo ir patvirtinimo reikalavimus.
Rulonų vyniotuvai ir žemės ūkio pakavimo mašinos
Kai kurioms žemės ūkio pakavimo mašinoms reikia elektros energijos kartu su pneumatinėmis arba hidraulinėmis terpėmis toje pačioje ašyje. Hibridinė sukamoji sąsaja gali sumažinti atskirų besisukančių jungčių skaičių, tačiau elektros ir skysčių sekcijoms vis tiek reikia nepriklausomo slėgio, sandarinimo, medžiagų ir saugos patikrinimų. Theelektrinis ir pneumatinis hibridinis slydimo žiedas žemės ūkio mašinomsiliustruoja tokio tipo pritaikymą.
Septyni reikalavimai, kuriuos reikia apibrėžti prieš lyginant slydimo žiedus
1. Sudarykite grandinės tvarkaraštį, o ne bendrą -amperų įvertinimą
Išvardykite kiekvieną grandinę atskirai. Kiekvienam iš jų įrašykite įtampą, nuolatinę srovę, didžiausią arba įsijungimo srovę, kintamosios srovės arba nuolatinės srovės veikimą, darbo ciklą, laido dydį, įžeminimą ir prijungtą apkrovą. Variklis, šildytuvas, stabdys, solenoidas, jutiklis ir tinklo linija negali būti traktuojami kaip vienodi kanalai vien todėl, kad jie eina per tą patį korpusą.
Nemanykite, kad keli kontaktai gali būti lygiagretūs, kad būtų tiekiama daugiau srovės, nebent gamintojas patvirtino tokį išdėstymą. Srovės pasidalijimas gali būti netolygus, o sukant kontakto temperatūra gali kilti skirtingai. Įrangos projektuotojas taip pat turėtų nustatyti tikrąją aplinkos temperatūrą aplink slydimo žiedą, nes uždara vieta šalia variklio ar hidraulinės sistemos gali būti šiltesnė nei lauko oras.
2. Nustatykite kiekvieną signalą ir protokolą
„Signalo grandinė“ yra per miglota patikimai specifikacijai. Nurodykite, ar grandinėje yra jungiklio įvestis, analoginis jutiklis, termopora, koduotuvas, CAN-pagrįstas tinklas, pramoninis eternetas, USB, vaizdo įrašas ar kitas protokolas. Įtraukite duomenų perdavimo spartą, kabelio tipą, ekranavimo metodą, jungtį, įžeminimo išdėstymą ir priimtiną našumą sukant.
Didelės spartos{0}}ryšis priklauso nuo viso perdavimo kelio. Varžos pokyčiai, skersinis pokalbis, ekranavimo nutrūkimai ir variklių arba perjungimo apkrovų elektrinis triukšmas gali sutrikdyti ryšį, net jei yra pagrindinis tęstinumas. Maitinimas ir duomenys gali dalytis vienu agregatu, tačiau vidinis kanalo išdėstymas ir patvirtinimas turi būti pritaikyti šiam deriniui. ByTune'sEthernet slydimo žiedo vadovassuteikia papildomo fono duomenų programoms.
3. Apibūdinkite faktinį judėjimo profilį
Įrašykite normalų ir maksimalų greitį, nuolatinį sukimąsi ar svyravimus, krypties pokyčius, paleidimus ir sustojimus, darbo valandas per dieną ir numatomą tarnavimo laiką. Lėtas drėkinimo ašis, kuris juda ilgą laiką, nėra tas pats, kas platforma, kuri nuolat apsisuka ribotu kampu. Virpesiai gali sutelkti susidėvėjimą mažesniame kontaktiniame plote, o nuolatinis veikimas padidina temperatūros kilimą ir kontakto tarnavimo laiką.
4. Patvirtinkite mechaninį voką ir tvirtinimo būdą
Pateikite matmenų brėžinį, kuriame parodytas velenas, galima anga, didžiausias išorinis skersmuo, ašinis ilgis, flanšas arba tvirtinimo angos, anti-sukimosi taškas, kabelio išėjimo kryptis, jungties tarpas ir šalia esantys komponentai.
A per{0}}slydimo žiedądažnai svarstoma, kai per centrą turi praeiti esama velenas, vamzdis, hidraulinis kanalas arba kabelių pluoštas. Veleno-galas-gali būti geresnis, kai ašis atvira ir radialinė erdvė ribota. Blyno forma gali padėti, kai ašinis aukštis ribojamas, tačiau paprastai ji užima daugiau radialinės erdvės. Pasirinkimas turi atitikti mašinos išdėstymą, o ne pageidaujamą katalogo kategoriją.
5. Nurodykite aplinką be vieno IP numerio
Naudokite faktines poveikio sąlygas: smulkias dulkes ar stambias šiukšles, lietus, tiesiogines vandens sroves, nuplovimą, purvą, kondensaciją, trąšas, alyvą, druską, chemikalus, UV poveikį, koroziją ir laikymas lauke. TheIEC IP reitingų paaiškinimaspažymi, kad IEC 60529 klasifikuoja gaubto apsaugą nuo kietųjų dalelių ir skysčių. Šis įvertinimas yra naudingas, tačiau jis pats savaime neapibrėžia atsparumo cheminiam poveikiui, apsaugos nuo korozijos, kondensato kontrolės, jungčių sandarinimo ar sumontuotų kabelių įvadų būklės.
„ByTune“ vadovasslydimo žiedo IP reitingo pasirinkimasgali padėti atliekant pirminį patikrinimą. Paskutinis reikalavimas turėtų būti taikomas sumontuotam mazgui, įskaitant išorinius išvadus ir aplinkinius dangčius.
6. Apibrėžkite temperatūrą, vibraciją ir šoką
Nurodykite mažiausią ir didžiausią aplinkos temperatūrą, numatomą vidinę temperatūrą, vibracijos šaltinius, smūgio įvykius ir tvirtinimo standumą. Šiluma gali kilti dėl elektros apkrovos, saulės poveikio, netoliese esančių diskų arba uždaro korpuso. Žema temperatūra gali pakeisti kabelio lankstumą ir sandarinimo elgesį. Mobilioje įrangoje prasta kabelio atrama gali perkelti vibraciją ir lenkimo apkrovas į slydimo žiedą, net jei pats korpusas yra tvirtai pritvirtintas.
7. Suplanuokite techninės priežiūros ir pakeitimo prieigą
Techniškai tinkamas įrenginys vis tiek gali sukelti per daug prastovos, jei jo negalima patikrinti arba pakeisti neišmontavus pagrindinių mašinos dalių. Peržiūrėkite prieigą prie jungties, kabelio ilgį, atsarginio-vieneto prieinamumą, patikrinimo intervalus, šepetėlio priežiūrą, jei taikoma, diagnostikos prieigą ir laiką, reikalingą lauko pakeitimui.
Atlikto pasirinkimo pavyzdys: besisukantis žemės ūkio rulonų vyniotuvas
Apsvarstykite ryšulių vyniotuvą su nuolat besisukančiu stalu. Sukamąją sekciją sudaro nedidelė pavara, keli vožtuvų valdikliai, padėties grįžtamasis ryšys ir pneumatinė pavara. Mašina veikia lauke, po naudojimo išplaunama.
Dėl silpnos specifikacijos gali reikėti „vandeniui atsparaus slydimo žiedo su galia ir signalais“. Dėl to per daug sprendimų lieka neišspręstų. Naudojama specifikacija suskirstytų užklausą į šias grupes:
- Galia:kiekvienos apkrovos įtampa, nuolatinė srovė, variklio paleidimo srovė ir darbo ciklas
- Valdikliai:diskrečiųjų vožtuvų ir ribinių{0}}jungiklių grandinių skaičius
- Atsiliepimai:kodavimo arba jutiklio tipas, kabelių išdėstymas ir triukšmo tolerancija
- Pneumatika:prievadų skaičius, darbinis slėgis, terpė, jungiamosios detalės tipas ir leistinas nuotėkis
- Judesys:normalus greitis, didžiausias greitis, sukimosi kryptis, dienos veikimo laikas ir numatomi ciklai
- Aplinka:plovimo būdas, purvas ir pasėlių likučiai, laikymo sąlygos, temperatūros diapazonas ir korozijos poveikis
- Mechaninis pritaikymas:veleno brėžinys, galima anga, korpuso skersmuo, montavimo paviršius ir kabelio išėjimo kryptis
Ši informacija leidžia nuspręsti, ar esamą hibridinę platformą galima modifikuoti, ar reikia visiškai pritaikyto surinkimo. Taip pat anksti atskleidžia konfliktus,-pavyzdžiui, jungtis, kuri tinka elektros konstrukcijai, bet yra tiesiai plovimo kelyje.
Standartinis, modifikuotas{0}}standartinis ar visiškai pritaikytas?
| Parinktis | Geriausiai tinka | Pagrindinis apribojimas |
|---|---|---|
| Standartinis slydimo žiedas | Bendras grandinių skaičius, įprasta aplinka, katalogo matmenys ir įprasti jungtys | Mažas lankstumas, kai vienas esminis reikalavimas nepatenka į esamą dizainą |
| Modifikuotas{0}}standartinis slydimo žiedas | Esama platforma tinka, tačiau reikia pakoreguoti kabelio ilgį, jungtis, sandarinimą, grandinės mišinį arba korpuso detales | Pakeitimus riboja originali mechaninė ir kontaktinė platforma |
| Visiškai pritaikytas slydimo žiedas | Neįprasta kiaurymė, didelė srovė, mišri galia ir didelės spartos{0}}duomenys, hibridinė laikmena, sudėtinga aplinka arba specialus tvirtinimas | Reikia ilgesnio inžinerijos, braižymo, prototipo ir patvirtinimo proceso |
Nesirinkite tinkinimo vien todėl, kad programa yra svarbi. Pirmiausia palyginkite reikalavimą su patikrintomis platformomis. Straipsnis apiestandartiniai ir nestandartiniai slydimo žiedaisuteikia naudingą sprendimų pagrindą. Kai standartinė platforma negali patenkinti elektros, signalo, mechaninių ar aplinkos apribojimų, ByTune'spritaikyta slydimo žiedų inžinerijapuslapis yra tinkamas kitas žingsnis.
Kaip patvirtinti siūlomą slydimo žiedą
Tiekėjo brėžinys ir antraštinių įvertinimų sąrašas nėra atrankos proceso pabaiga. Prieš patvirtinant, siūlomas komplektas turėtų būti peržiūrėtas pagal programos specifikaciją.
Elektros apžvalga
- Patvirtinkite kiekvienos grandinės įtampą ir nuolatinę bei didžiausią srovę.
- Patikrinkite izoliaciją, įžeminimą, laido dydį, jungtis ir gnybtų apsaugą.
- Patvirtinkite, ar nurodytos temperatūros, greičio ir darbo ciklo vertės galioja.
Signalo peržiūra
- Patvirtinkite tikslų protokolą ir duomenų perdavimo spartą.
- Peržiūrėkite ekranavimą, įžeminimą, varžą, kabelio tipą ir kanalų atskyrimą.
- Apibrėžkite ryšio perdavimo kriterijų, kai įrenginys sukasi.
Mechaninė ir aplinkosauginė apžvalga
- Patikrinkite brėžinį pagal tikrąjį veleno, angos, flanšo ir kabelio tarpus.
- Patvirtinkite viso sumontuoto mazgo apsaugos lygį.
- Peržiūrėkite vibraciją, smūgius, kabelių palaikymą,-susukimą mažinantį tvirtinimą ir prieigą prie paslaugų.
Testavimas ir patvirtinimas
Bandymas turi atitikti programos riziką. Nepertraukiamumo ir izoliacijos patikrinimų gali pakakti paprastam mažo{1}}greičio maitinimo blokui, o mišrioms galios ir duomenų programoms taip pat gali prireikti dinaminės varžos, signalo-kokybės, temperatūros-kilimo, sukimosi ir aplinkosaugos bandymų. ByTune vadovas įjungtaskaip išbandyti slydimo žiedąaprašomi bendri tikrinimo ir elektros bandymo metodai.
Dažnos atrankos klaidos
| Klaida | Kodėl tai sukelia problemų | Geresnis požiūris |
|---|---|---|
| Naudojant tik bendrą srovę | Jis paslepia kiekvienos grandinės apkrovos ir įsijungimo poreikį. | Įvertinkite kiekvieną grandinę atskirai. |
| Programos iškvietimas „atsparus vandeniui“ | Šis terminas neapibrėžia purkštukų, plovimo, panardinimo, kondensacijos, jungčių ar cheminių medžiagų. | Apibūdinkite poveikį ir reikiamą bandymo sąlygas. |
| Signalo tipas paliekamas nenurodytas | Vien tik tęstinumas neįrodo CAN, eterneto, kodavimo įrenginio ar vaizdo našumo. | Pateikite protokolą, duomenų perdavimo spartą, kabelį, ekranavimą ir patvirtinimo kriterijus. |
| Dalies kopijavimas iš panašios mašinos | Dėl nedidelių skylių, srovės, kabelio išėjimo ir aplinkos skirtumų įrenginys gali būti netinkamas. | Palyginkite visas specifikacijas ir brėžinius. |
| Diegimo ignoravimas | Netinkamas išlygiavimas, nepalaikomi kabeliai arba standi, nesisukanti{0}}jungtis gali sutrumpinti tarnavimo laiką. | Laikykitės gamintojoslydimo žiedo montavimo instrukcijos. |
| Pamiršus prieigą prie priežiūros | Mažos{0}}kainos komponentas gali trukti ilgai, kai jį sunku patikrinti ar pakeisti. | Prieš užšaldydami mašinos išdėstymą, peržiūrėkite prieigą prie paslaugų. |
Informacija, kurią reikia įtraukti į slydimo žiedo užklausą
Naudingas RFQ suteikia tiekėjui pakankamai informacijos, kad jis galėtų įvertinti paraišką, o ne tiesiog cituoti artimiausią katalogo modelį.
- Mašinos tipas ir trumpas besisukančios sąsajos aprašymas
- Stacionarios ir besisukančios mazgo pusės
- Nuolatinis sukimasis arba svyravimas, normalus greitis ir didžiausias greitis
- Kasdienis veikimo laikas, krypties pokyčiai ir numatomas tarnavimo laikas
- Kiekvienos maitinimo grandinės įtampa, nuolatinė srovė, didžiausia srovė ir darbo ciklas
- Valdymo, jutiklio, koduotuvo, vaizdo, CAN, eterneto ar kiti ryšio reikalavimai
- Įžeminimo, ekranavimo, kabelių ir jungčių nuostatos
- Reikalinga anga, išorinis skersmuo, ilgis, flanšas ir montavimo ribos
- Kabelių ilgiai, kabelio išėjimo kryptis ir galimas įtempių sumažinimas
- Minimali ir maksimali temperatūra
- Dulkės, lietus, plovimas, purvas, cheminės medžiagos, korozija ir lauko poveikis
- Vibracijos ir smūgio sąlygos
- Pneumatiniai arba hidrauliniai prievadai, slėgis, terpė ir jungiamosios detalės, jei reikia
- Reikalingi dokumentai, patikrinimas arba patvirtinimo testai
- Prototipo kiekis, metinis kiekis ir tikslinis grafikas
- Montavimo zonos matmenų brėžiniai ir nuotraukos
Kai tik ši informacija bus prieinama, išsiųskite ją perByTune kontaktų ir citatos puslapisuž inžinerinę apžvalgą.
DUK
Kl.: Ar vienas slydimo žiedas gali perduoti energiją ir duomenis?
A: Taip, kai agregatas skirtas nurodytoms maitinimo grandinėms ir ryšio protokolui. Duomenų kanalams gali prireikti valdomos kabelio geometrijos, ekranavimo, įžeminimo, izoliacijos nuo maitinimo grandinių ir dinaminio testavimo. Nereikėtų manyti, kad bendras signalo kanalas palaiko Ethernet, CAN arba vaizdo įrašą be patvirtinimo.
K: Koks IP įvertinimas reikalingas lauko žemės ūkio įrangai?
A: Nėra universalaus įvertinimo visoms žemės ūkio mašinoms. Tinkamos specifikacijos priklauso nuo dulkių, lietaus, tiesioginių vandens čiurkšlių, plovimo, laikino panardinimo, jungčių, kabelių riebokšlių, montavimo krypties, kondensato ir aplinkinių gaubtų. Prieš pasirinkdami IP lygį, apibrėžkite tikrąją ekspoziciją.
Kl.: Kada reikia naudoti{0}}slydimo žiedą su skyle?
A: Paprastai manoma, kai velenas, vamzdis, hidraulinė linija arba kabelių pluoštas turi praeiti per besisukančios sąsajos centrą. Vis dar reikia kartu patikrinti reikiamą angą, išorinį skersmenį, ašinį ilgį, montavimo būdą, greitį ir grandinės išdėstymą.
Kl.: ar visiems krano slydimo žiedams reikia{0}}didelės srovės grandinių?
A: Ne. Atsakymas priklauso nuo mašinos architektūros. Kai kurios jungtys turi didelę galią; kiti perduoda tik valdiklius, grįžtamąjį ryšį, ryšius ir pagalbinę galią. Reikiamą srovės galingumą lemia grandinės grafikas, o ne įrangos pavadinimas.
Kl.: Ar sandarių slydimo žiedų priežiūra-nemokama?
A: Nebūtinai. Priežiūra priklauso nuo kontaktų technologijos, veikimo greičio, darbo ciklo, sandarinimo išdėstymo, aplinkos, įrengimo ir gamintojo nurodymų. Klauskite dokumentais pagrįstų tikrinimo reikalavimų ir tarnavimo{2}}tarnavimo laiko prielaidų.
Kl .: Kada reikalingas individualus slydimo žiedas?
A. Tinkinimas tampa tinkamas, kai jokia standartinė platforma negali atitikti kritinių reikalavimų, pvz., specialios angos, didelės srovės, mišrios galios ir didelės spartos duomenų, hibridinių pneumatinių ar hidraulinių prievadų, stipraus aplinkos poveikio, neįprastų jungčių ar ribotos montavimo vietos.
Galutinė rekomendacija
Pasirinkite slydimo žiedus statybinei ir žemės ūkio įrangai iš aplikacijos į išorę, o ne iš katalogo numerio į vidų. Pradėkite nuo besisukančios sąsajos, sukurkite grandinės grafiką, apibrėžkite kiekvieną signalą, dokumentuokite judesį ir aplinką, patvirtinkite mechaninį apvalkalą ir susitarkite dėl patvirtinimo kriterijų prieš patvirtindami modelį.
Dėl šio proceso kiekvienas projektas nėra pritaikytas. Tai padeda nustatyti, kada pakanka standartinio gaminio, kada patikrintą platformą reikia tik modifikuoti ir kada pateisinamas visiškai suprojektuotas dizainas. Išsamios specifikacijos taip pat sumažina pasiūlymo vėlavimą, įrengimo konfliktus ir riziką, kad po mašinos pagaminimo bus aptikti elektros ar aplinkos apribojimai.
